Výsekový stroj YOCO JY 76E
• Maximální tlak jednotky – 200 t. Požadovaný tlak je možné jednoduše nastavit na dotykové obrazovce prostřednictvím elektrického seřizovacího tlakového systému. Digitální zobrazení dat tlaku usnadňuje nastavení opakovaných pracovních úkolů.
• Měničem ovládaný hlavní motor od společnosti Siemens přispívá k max. rychlosti 7000 listů/hod.
• Počítačový vizuální ovládací systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
• Obsahuje automatický centrální mazací systém a automatický mazací systém hlavního hnacího řetězu.
• Středicí systém rámu výseku zajišťuje přesné nastavení a snižuje dobu výměny. Pro opakovaný provoz jsou k dispozici desky 5 mm a 4 mm + 1 mm.
• Zařízení obracení rámu výseku a středicí systém pro snížení doby nastavení pro opakované pracovní úkoly.
• Speciálně navržená šestidílná chytačová tyč a polohovací systém s konstrukcí se 2 deskami.
• Všechny hnací řetězy zakázkově vyrobeny v Japonsku. Každý řetěz má svoje sériové číslo a musí projít intenzivním procesem natahování před odesláním k zákazníkovi.
• Vybavení spolehlivou brzdovou vzduchovou spojkou vyrobenou v Evropě.
• Speciálně navržený systém funkce horního ohřevu pro tvarový výsek materiálů, jako jsou např. OPP, PP, PE, PVC, atd.
• Zásobník stohu s rukojetí umožňující manuální postranní úpravu stohu během produkce.
• Nakladač německé konstrukce s non stop nakladačem dodávaný společností MMS – Mabeg Machinery (Shanghai) Co.,Ltd.
• Systém podavače s volbou chodu s max. rychlostí 120 stránek za minut.

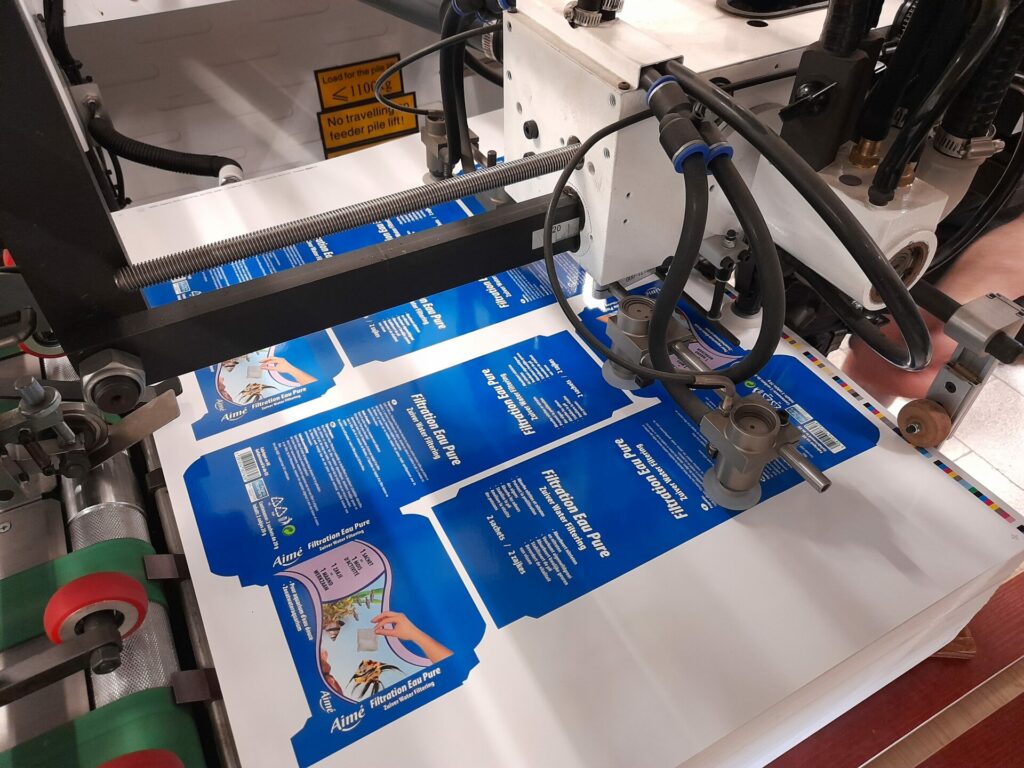

• 2 savky pro zvedání listu, 2 savky pro posun listu.
• Výšku a úhel sacích zařízení je možné jednoduše nastavit.
• Bezpečnostní elektronická zařízení zabraňující nadměrné výšce stohu nakladače.
• K dispozici je mikro-seřízení příčné polohy pro stoh stolu.
• Kontrola dvojarchu.
• Jednoduchá změna tažné a tlačné boční známky otočením šroubu bez toho, aby bylo nutné odstranit a vyměnit celé zařízení.
• 2 čelní vedení s mikro-seřízením a bočním vedením nastavitelné pomocí otočného ovladače.
• Fotoelektrické detekční zařízení se systémem automatického zastavení stolu podavače v případě zaseknutí papíru.
• Oddělená kontrolní zařízení posuvu jednotky nakladače a hlavního stroje pro jednoduchou přípravu.
• Programovatelný logický automat (PLC) a elektronické zařízení pro kontrolu časování.
Embosování
• Funkce embosování je k dispozici již v základu.
• Embosovací deska bude instalována na voštinovou desku. Když bude list procházet jednotkou tvarového výseku, dojde ke kontaktu embosovací desky a listu a aplikaci tlaku, čímž bude dosaženo provedení výsledného efektu.
Bigování
• Funkce bigobání je k dispozici ve standardu.
• Na základě tloušťky archu bude na výsekovou desku instalována šablona s příslušnou šířkou a výškou. Ve chvíli, kdy arch vstoupí do jednotky tvarového výseku a dostane se do kontaktu s raznicí, bude dosaženo bigování.
• Stejný středicí systém registru jak pro výsekovou jednotku, tak pro výlupovou jednotku slouží k minimalizaci doby předávky. Přesné polohování může zvýšit efektivitu produkce.
• Troj-akční pohybové struktury s horním, středním a dolním výlupovým rámem pro provedení výměny razidel
• Výlupové kolíky nebo výlupová forma s protikusem mohou být použity na různé druhy vylupování.

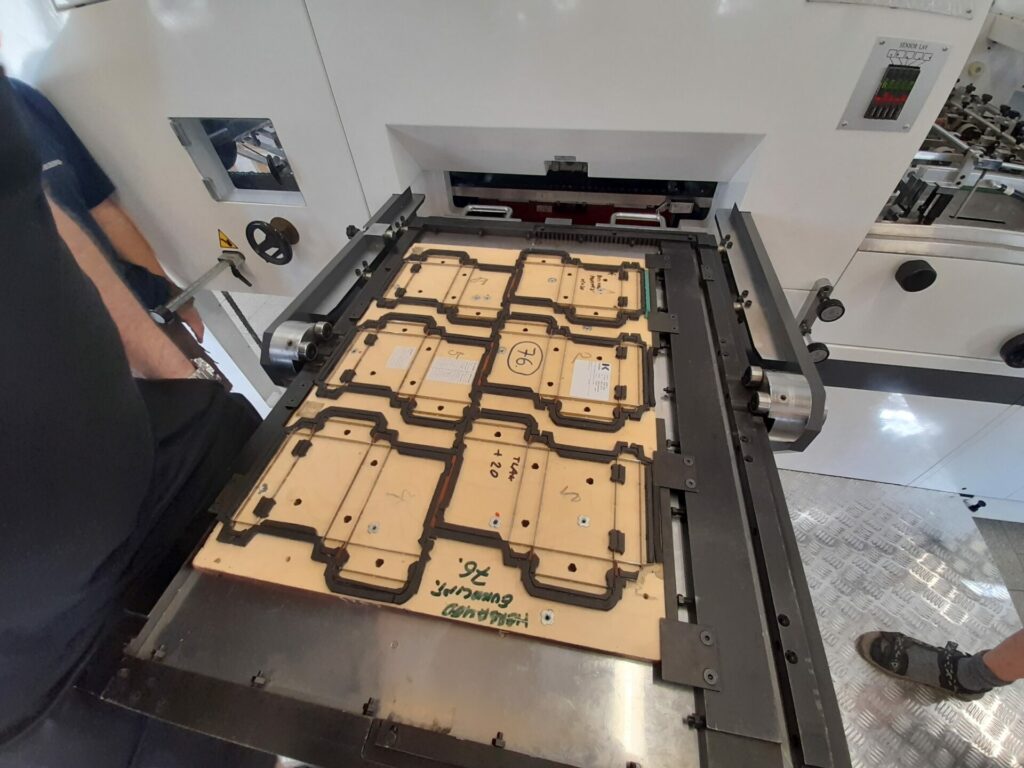

• Středicí systém pro rychlou změnu zakázky
• Non-stop vykladač s dřevěnými paletami.
• Bezpečnostní foto-elektrické zařízení zabraňující rozličným problémům se stohováním archů.
• Nastavitelný tlačný váleček pomáhající odběru listů z chytačů a jejich stohování.
• K dispozici je automatický pomocný pásový stůl pro průběžný výstup listů.
• Na výstupní desce je možné nastavit pohyb podavače a kontrolu rychlosti.
| Maximální formát archu | 760 x 600 mm |
| Minimální formát archu | 310 x 310 mm |
| Maximální rozměr výseku | 750 x 580 mm |
| Maximální rozměr horké ražby | 750 x 530 mm |
| Maximální rychlost výseku | 7 000 archů/hod |
| Maximální rychlost ražby | 6 000 archů/hod |
| Rozsah gramáží | 80—E vlna |
| Maximální tloušťka | Vlnitá lepenka E、B, Karton 0,2 – 2 mm |
| Maximální provozní tlak | 200 t |
| Počet topných sektorů | 10 |
| Maximální výška stohu nakladače | 1 100 mm |
| Maximální výška stohu vykladače | 850 mm |
| Hlavní výkon motoru | 7,5 kW |
| Celkový příkon výseku | 15 kW |
| Celkový příkon ražby | 25 kW |
| Celková hmotnost | 13 t |
| Celkové rozměry | 4 100 x 1 900 x 2 200 mm |
| Celkové rozměry včetně platformy | 4 100 x 2 800 x 2 200 mm |
