Automatický výlupový stroj

Tento výlupový stroj je vhodný zejména pro provozy, kde mají automatické výsekové stroje s horkou ražbou, které nemohou mít výlup nebo samostatné výsekové automaty bez výlupu. A samozřejmě velké využití najdou u menších a středních zakázek, pro které se nevyplatí pořizovat výlupovou desku z důvodu ceny.

Výsekové stroje jsou schopny pracovat rychlostí přes 7 000 archů/hod. Tato vysoká produkční rychlost umožňuje rychlou výrobu, ale také hromadění materiálu, který je potřeba zpracovat. Většina současných provozů není vybavena žádným dokončovacím zařízením pro off-line výlup, proto veškerá produkce musí být zpracována ručně.

S ručním vylupováním jsou spojeny dva základní problémy. Jednak je to způsob velmi pomalý a současně také nákladný. Jelikož tato práce nepotřebuje odborně vyškolený personál, je běžnou praxí, že ruční vylupování dělají brigádníci. Jejich výkon je ovšem mnohem nižší než u stálých zaměstnanců.

K řešení tohoto problému byl navrhnut náš automatický výlupový stroj.

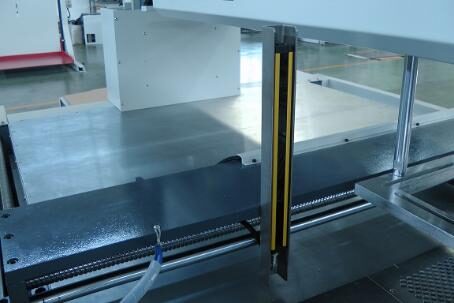

Na speciální stůl položíte stoh archů o max. tloušťce až 95 mm (až 200 archů najednou). Tento stoh je se shora jištěn přítlačným rámem, který zamezuje posunu. Zespod archu dojde k vysunutí bloku nebo speciálních pinů v prostoru, kde má být vytlačen vyseknutý tvar. Tento vyseknutý a vyloupnutý tvar je se shora přidržen přítlačným čepem, který zabrání případnému rozsypání jednotlivých produktů, které jsou v archu. Obsluha poté vyjme celý „blok“ hotových, vyloupnutých produktů.

Stroj dokáže pracovat rychlostí až 800 cyklů za hodinu. Tzn., že při maximální produkční rychlosti dokáže tento stroj vyloupat až 160 000 tvarů za hodinu! Nemá ani cenu porovnávat rychlost například s ručním vylupováním.

Tento stroj dokáže výrazným způsobem zrychlit produkci podniku.

Detailní záběry jsou vidět na přiložených videích.
