Výsekový stroj s horkou ražbou YOCO JY 76 T

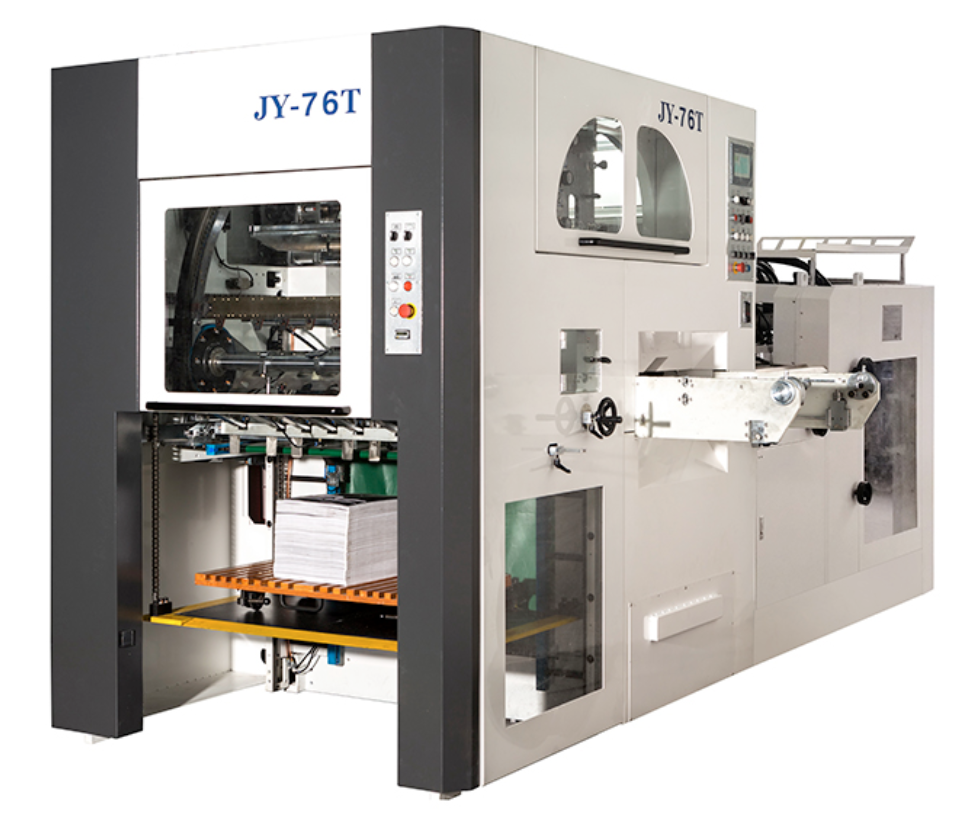

Výsekový stroj s horkou ražbou JY 76 T
Model JY 76 T je vysoce výkonné a moderní zařízení určené pro precizní výsek a aplikaci horké ražby, které nachází široké uplatnění v polygrafickém a obalovém průmyslu. Jeho konstrukce vychází z nejnovějších technologických trendů, což umožňuje kombinaci rychlosti, přesnosti a spolehlivosti i při zpracování náročnějších zakázek. Umožňuje aplikaci metalických fólií (zlatých, stříbrných, holografických apod.) pro luxusní vzhled tiskovin.
Stroj je vybaven moderním řídicím systémem a dotykovým displejem pro snadnou obsluhu a rychlé přepínání úloh.
Vlastnosti
Galerie
Technická data
Video
Horká ražba
• 3 části podélné jednotky horké ražby mohou pracovat s fólií o rozměru 220 mm v průměru s dostatečným prostorem pro snadný provoz.
• Nastavení tlaku kladky (válečku) a posuvu fólie je velmi jednoduché.
• Max. rychlost ražby horkou fólií je 6000 listů za hodinu.
• Servomotor od japonské společnosti Panasonic umožňující tažení fólie na rozsáhlou oblast vysokou rychlostí.
• Počítačový vizuální kontrolní systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
• Servomotor každé role může být kontrolován prostřednictvím programovatelného logického automatu (PLC), kdy je možné nastavit 3 rozdílná nastavení.
• Servomotor automaticky kontroluje tlak a má speciální konstrukci způsobující automatický pokles tlaku v případě problému s listem nebo chybějícího listu.
• Je k dispozici rám z tažného železa a jednoduchý držák fólie pro příslušné nastavení.
• 10 samostatně kontrolovaných oblastí ohřevu s odchylkou ± 1°C.
• Jsou k dispozici na výběr role fólie o průměru 1 a 3 palce.
• Držák fólie může být vytažen ze stroje díky uživatelsky příjemné konstrukci umožňující snadnou výměnu.
• Oddělující zařízení fólie ofukování vzduchem a zpožďovací zařízení jsou k dispozici pro velkoformátovou ražbu.
• Je k dispozici alarm délky zbytku fólie.
• Zpožďovací zařízení je k dispozici pro velkoformátovou horkou ražbu fólií.
Nakladač
• Zásobník stohu s rukojetí umožňující manuální postranní úpravu stohu během produkce.
• Nakladač německé konstrukce s non stop nakladačem dodávaný společností MMS – Mabeg Machinery (Shanghai) Co.,Ltd.
• Systém podavače s volbou chodu s max. rychlostí 120 stránek za minut.
• 2 savky pro zvedání listu, 2 savky pro posun listu.
• Výšku a úhel sacích zařízení je možné jednoduše nastavit.
• Bezpečnostní elektronická zařízení zabraňující nadměrné výšce stohu nakladače.
• K dispozici je mikro-seřízení příčné polohy pro stoh stolu.
• Kontrola dvojarchu.
• Jednoduchá změna tažné a tlačné boční známky otočením šroubu bez toho, aby bylo nutné odstranit a vyměnit celé zařízení.
• 2 čelní vedení s mikro-seřízením a bočním vedením nastavitelné pomocí otočného ovladače.
• Fotoelektrické detekční zařízení se systémem automatického zastavení stolu podavače v případě zaseknutí papíru.
• Oddělená kontrolní zařízení posuvu jednotky nakladače a hlavního stroje pro jednoduchou přípravu.
• Programovatelný logický automat (PLC) a elektronické zařízení pro kontrolu časování.
Výseková jednotka
• Maximální tlak jednotky – 200 t. Požadovaný tlak je možné jednoduše nastavit na dotykové obrazovce prostřednictvím elektrického seřizovacího tlakového systému. Digitální zobrazení dat tlaku usnadňuje nastavení opakovaných pracovních úkolů.
• Měničem ovládaný hlavní motor od společnosti Siemens přispívá k max. rychlosti 7000 listů/hod.
• Počítačový vizuální ovládací systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
• Obsahuje automatický centrální mazací systém a automatický mazací systém hlavního hnacího řetězu.
• Středicí systém rámu výseku zajišťuje přesné nastavení a snižuje dobu výměny. Pro opakovaný provoz jsou k dispozici desky 5 mm a 4 mm + 1 mm.
• Zařízení obracení rámu výseku a středicí systém pro snížení doby nastavení pro opakované pracovní úkoly.
• Speciálně navržená šestidílná chytačová tyč a polohovací systém s konstrukcí se 2 deskami.
• Všechny hnací řetězy zakázkově vyrobeny v Japonsku. Každý řetěz má svoje sériové číslo a musí projít intenzivním procesem natahování před odesláním k zákazníkovi.
• Vybavení spolehlivou brzdovou vzduchovou spojkou vyrobenou v Evropě.
• Speciálně navržený systém funkce horního ohřevu pro tvarový výsek materiálů, jako jsou např. OPP, PP, PE, PVC, atd.
Embosování
• Funkce embosování je k dispozici již v základu.
• Embosovací deska bude instalována na voštinovou desku. Když bude list procházet jednotkou tvarového výseku, dojde ke kontaktu embosovací desky a listu a aplikaci tlaku, čímž bude dosaženo provedení výsledného efektu.
Bigování
• Funkce bigování je k dispozici ve standardu.
• Na základě tloušťky archu bude na výsekovou desku instalována šablona s příslušnou šířkou a výškou. Ve chvíli, kdy arch vstoupí do jednotky tvarového výseku a dostane se do kontaktu s raznicí, bude dosaženo bigování.
Vykladač
• Non-stop vykladač s dřevěnými paletami.
• Bezpečnostní foto-elektrické zařízení zabraňující rozličným problémům se stohováním archů.
• Nastavitelný tlačný váleček pomáhající odběru listů z chytačů a jejich stohování.
• K dispozici je automatický pomocný pásový stůl pro průběžný výstup listů.
• Na výstupní desce je možné nastavit pohyb podavače a kontrolu rychlosti.
| Maximální formát archu | 760 x 600 mm |
| Minimální formát archu | 310 x 310 mm |
| Maximální rozměr výseku | 750 x 580 mm |
| Maximální rychlost výseku | 7 000 archů/hod |
| Rozsah gramáží | 80 g/m2—E vlna |
| Maximální tloušťka materiálu | Vlnitá lepenka E, B, karton 0,2 – 2 mm |
| Maximální provozní tlak | 200 t |
| Počet topných sektorů | 10 |
| Maximální výška stohu nakladače | 1 300 mm |
| Maximální výška stohu vykladače | 1 000 mm |
| Výkon hlavního motoru |
7,5 kW |
| Celkový příkon stroje | 15 kW |
| Hmotnost | 13 t |
| Rozměry | 3 610 x 1 900 x 2 200 mm |
