Výsekový stroj 60T

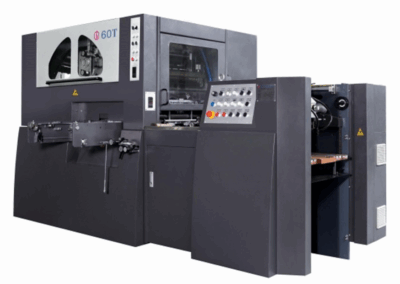

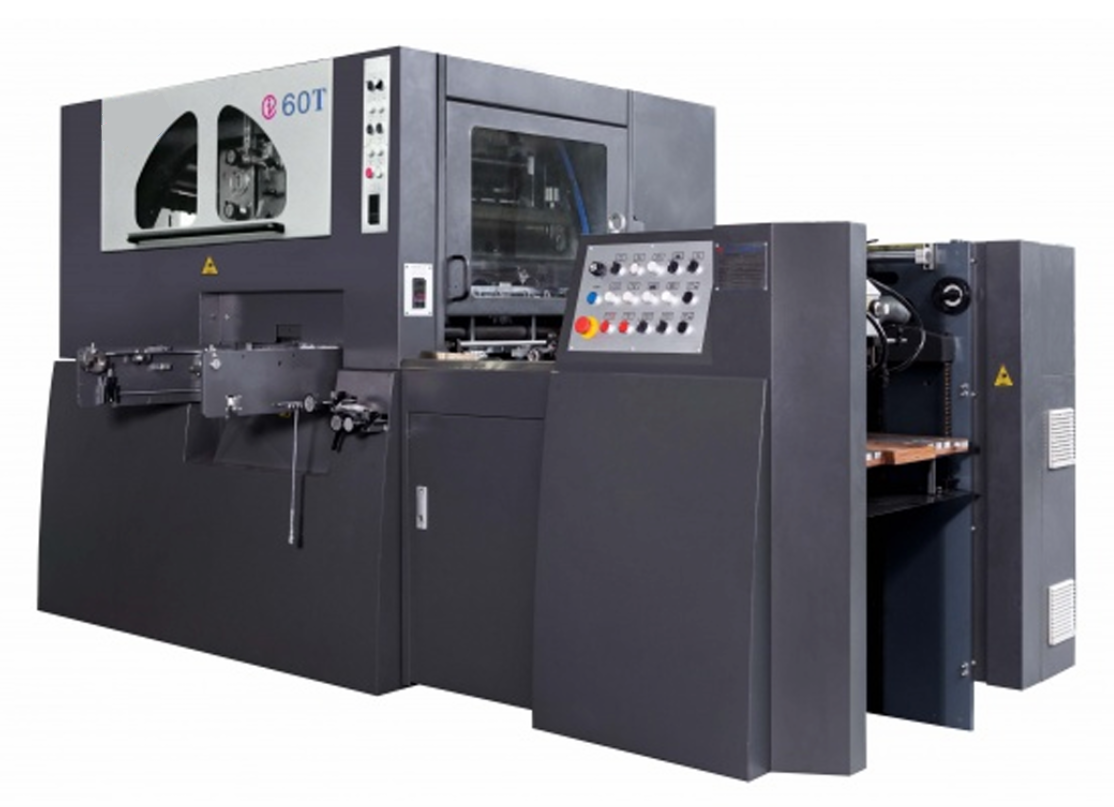

Automatický výsekový stroj i-60T
Výsekový stroj i-60T je ideálním řešením pro výrobní potřeby malých a středních tiskáren, digitální produkce, kartonážky a ateliéry zaměřené na luxusní obaly s výsekem a rážbou folii. Stroj je vhodný pro výsek formátu pro malý až střední sortiment – například exkluzivní balení, kartony, etikety, pohlednice a kromě výseku a horké ražby zvládne i slepou ražbu.
Vlastnosti
Galerie
Technická data
Video
Nakladač
- Zásobník stohu s rukojetí umožňující manuální postranní úpravu stohu během produkce.
- Systém podavače s volbou chodu s max. rychlostí 120 stránek za minutu.
- 2 savky pro zvedání listu, 2 savky pro posun listu.
- Výšku a úhel sacích zařízení je možné jednoduše nastavit.
- Bezpečnostní elektronická zařízení zabraňující nadměrné výšce stohu nakladače.
- K dispozici je mikro-seřízení příčné polohy pro stoh stolu.
- Kontrola dvojarchu.
- Jednoduchá změna tažné a tlačné boční známky otočením šroubu bez toho, aby bylo nutné
odstranit a vyměnit celé zařízení. - 2 čelní vedení s mikro-seřízením a bočním vedením nastavitelné pomocí otočného
ovladače. - Fotoelektrické detekční zařízení se systémem automatického zastavení stolu podavače
v případě zaseknutí papíru. - Oddělená kontrolní zařízení posuvu jednotky nakladače a hlavního stroje pro jednoduchou
přípravu. - Programovatelný logický automat (PLC) a elektronické zařízení pro kontrolu časování.
Výseková jednotka
- Maximální tlak jednotky – 150 t. Požadovaný tlak je možné jednoduše nastavit na dotykové obrazovce prostřednictvím elektrického seřizovacího tlakového systému. Digitální zobrazení dat tlaku usnadňuje nastavení opakovaných pracovních úkolů.
- Měničem ovládaný hlavní motor od společnosti Siemens přispívá k max. rychlosti 6 500 archů/hod.
- Obsahuje automatický centrální mazací systém a automatický mazací systém hlavního hnacího řetězu.
- Snadné zasunutí a vysunutí výsekové desky je umožněno díky air floating device.
- Středicí systém rámu výseku zajišťuje přesné nastavení a snižuje dobu výměny.
- Všechny hnací řetězy zakázkově vyrobeny v Japonsku. Každý řetěz má svoje sériové číslo a musí projít intenzivním procesem natahování před odesláním k zákazníkovi.
- Chytačová tyč je vybavena 6 chytači, které mají jádro z lehkého hliníku a jsou potaženy extra tvrdým krytím. Díky této kombinaci je zaručena přesnost a konzistentnost nakládání.
- Vybavení spolehlivou brzdovou vzduchovou spojkou vyrobenou v Evropě.
- Počítačový vizuální ovládací systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
Horká ražba – opce
- 3 části podélné jednotky horké ražby mohou pracovat s fólií o rozměru 220 mm v průměru s dostatečným prostorem pro snadný provoz.
- Nastavení tlaku kladky (válečku) a posuvu fólie je velmi jednoduché.
- Max. rychlost ražby horkou fólií je 6000 listů za hodinu.
- Servomotor od japonské společnosti Panasonic umožňující tažení fólie na rozsáhlou oblast vysokou rychlostí.
- Počítačový vizuální kontrolní systém a provozní dotyková obrazovka umožňující okamžité zobrazení a sledování stavu stroje a možných příčin jeho zastavení.
- Servomotor každé role může být kontrolován prostřednictvím programovatelného logického automatu (PLC), kdy je možné nastavit 3 rozdílná nastavení.
- Servomotor automaticky kontroluje tlak a má speciální konstrukci způsobující automatický pokles tlaku v případě problému s listem nebo chybějícího listu.
- Je k dispozici rám z tažného železa a jednoduchý držák fólie pro příslušné nastavení.
- 10 samostatně kontrolovaných oblastí ohřevu s odchylkou ± 1°C.
- Jsou k dispozici na výběr role fólie o průměru 1 a 3 palce.
- Držák fólie může být vytažen ze stroje díky uživatelsky příjemné konstrukci umožňující snadnou výměnu.
- Oddělující zařízení fólie ofukování vzduchem a zpožďovací zařízení jsou k dispozici pro velkoformátovou ražbu.
- Je k dispozici alarm délky zbytku fólie.
- Zpožďovací zařízení je k dispozici pro velkoformátovou horkou ražbu fólií.
Vykladač
- Bezpečnostní foto-elektrické zařízení zabraňující rozličným problémům se stohováním archů.
- Vybaven deskou pro boční vyrovnávání pro přesné stohování a ofukovou jednotkou pro tenké papíry.

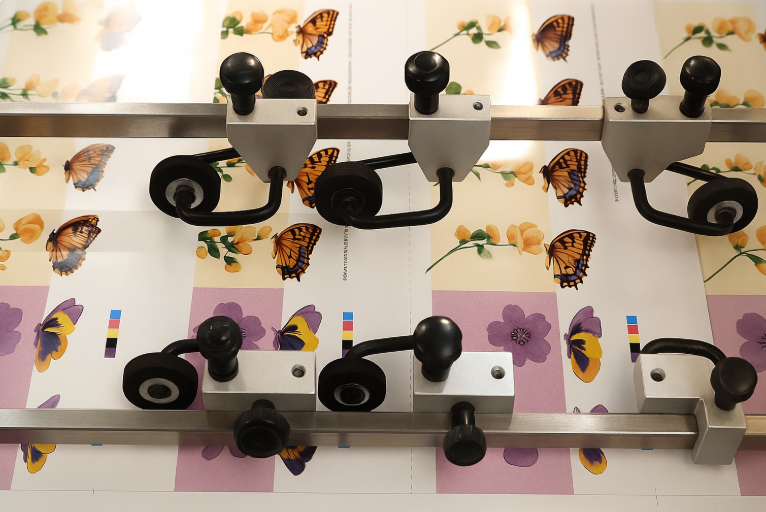

- Nastavitelný tlačný váleček pomáhající odběru listů z chytačů a jejich stohování.
- Non-stop vykladač s dřevěnými paletami.
- Na výstupní desce je možné nastavit pohyb podavače a kontrolu rychlosti.
Automatický mazací systém
- Automatické olejové čerpadlo a rozvodný systém pro celý stroj s předem nastaveným časovačem.
- Rozvod mazacího oleje pro řetězy chytače se samostatně kontrolovaným ventilem pro každý řetěz.
Bigování
- Funkce bigování je k dispozici ve standardu.
- Na základě tloušťky archu bude na výsekovou desku instalována šablona s příslušnou
šířkou a výškou. Ve chvíli, kdy arch vstoupí do jednotky tvarového výseku a dostane se do
kontaktu s raznicí, bude dosaženo bigování.
Embosování
- Funkce embosování je k dispozici již v základu.
- Embosovací deska bude instalována na voštinovou desku. Když bude list procházet
jednotkou tvarového výseku, dojde ke kontaktu embosovací desky a listu a aplikaci tlaku,
čímž bude dosaženo provedení výsledného efektu.
| Maximální formát archu | 600 x 420 mm |
| Minimální formát archu | 210 x 180 mm |
| Maximální rychlost výseku | 6 500 archů/hod |
| Maximální formát horké ražby | 584 x 410 mm |
| Rozsah gramáží |
100–1200 g/m2 – E vlna |
| Maximální provozní tlak | 150 t |
| Maximální výška stohu nakladače | 850 mm |
| Maximální výška stohu vykladače | 850 mm |
| Příkon výseku | 15 kW |
| Příkon horké ražby | 30 kW |
| Hmotnost | 4,2 t |
| Rozměry | 3000 x 1600 x 2000 mm |
