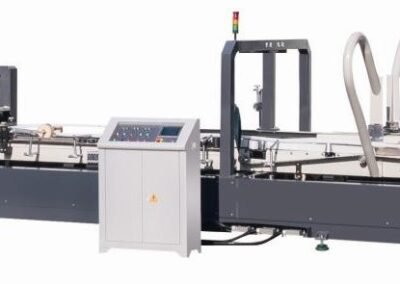

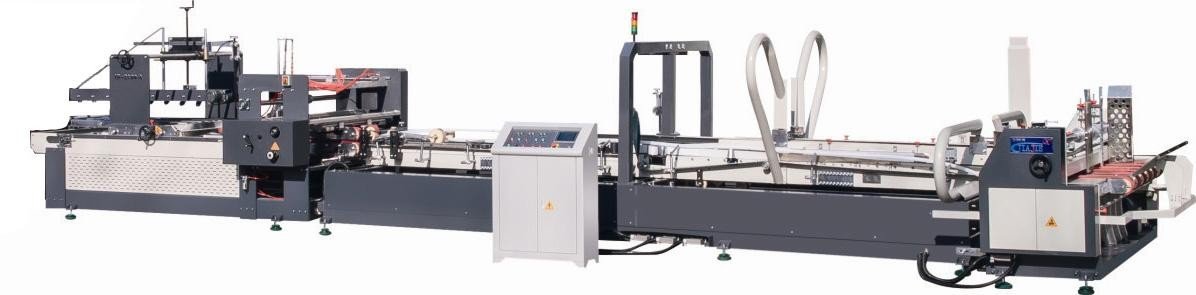

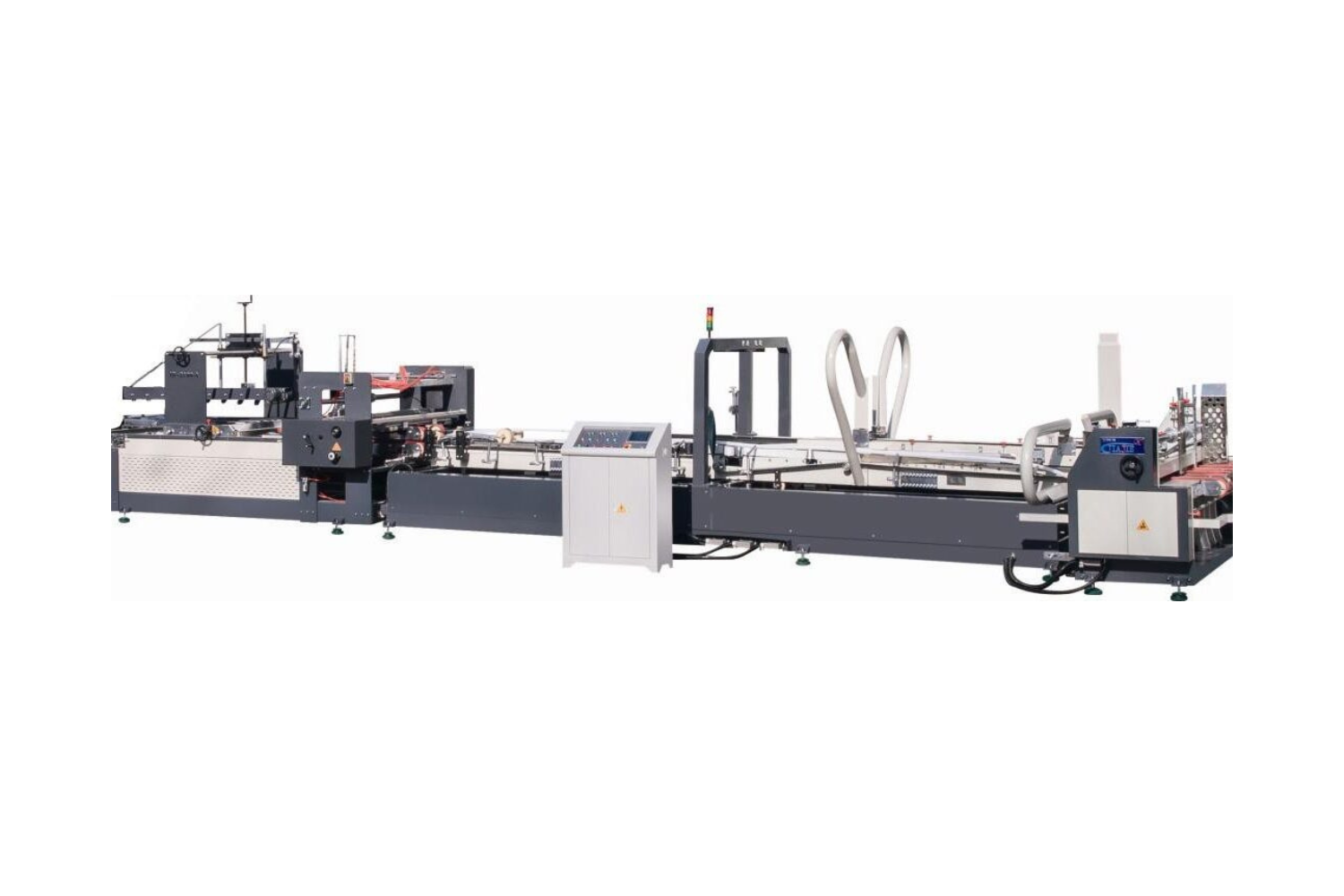

Automatická lepička krabiček J2600
Automatická lepička krabiček J2600
Lepicí linka je určena pro výrobu rozměrných kartonových obalů až do velikosti 2 600 mm. Stroj je vybaven automatickým nakladačem s vakuově podsévanými frikčními pásy, které společně se separačními noži zajišťují spolehlivé spodní odebírání jednotlivých přířezů z nakladače.
V další části linky je pomocí přesného lepicího agregátu nanášeno disperzní lepidlo na lepicí klopu kartonu. Následuje automatické skládání obalu pomocí dvojice dopravních pásů s nezávislou regulací rychlosti, která umožňuje přesné a rovnoměrné uzavření krabice. K dosažení maximální přesnosti přispívají také přídavná rylovací kolečka, která optimalizují ohyb kartonu.
Slepené krabice následně procházejí srovnávacím a lisovacím zařízením, kde jsou zepředu i zezadu stlačovány a finálně vyrovnávány pro dosažení vysoké kvality výsledného spoje. Hotové výrobky jsou automaticky stohovány na výstupu linky a připraveny k ručnímu odběru.
Pro další zvýšení produktivity lze linku vybavit automatickým páskovačem, který vytvoří pevně stažené svazky hotových krabic. Ty se následně snadněji skladují, přepravují i dále manipulují.
Vlastnosti
Galerie
Technická data
Video

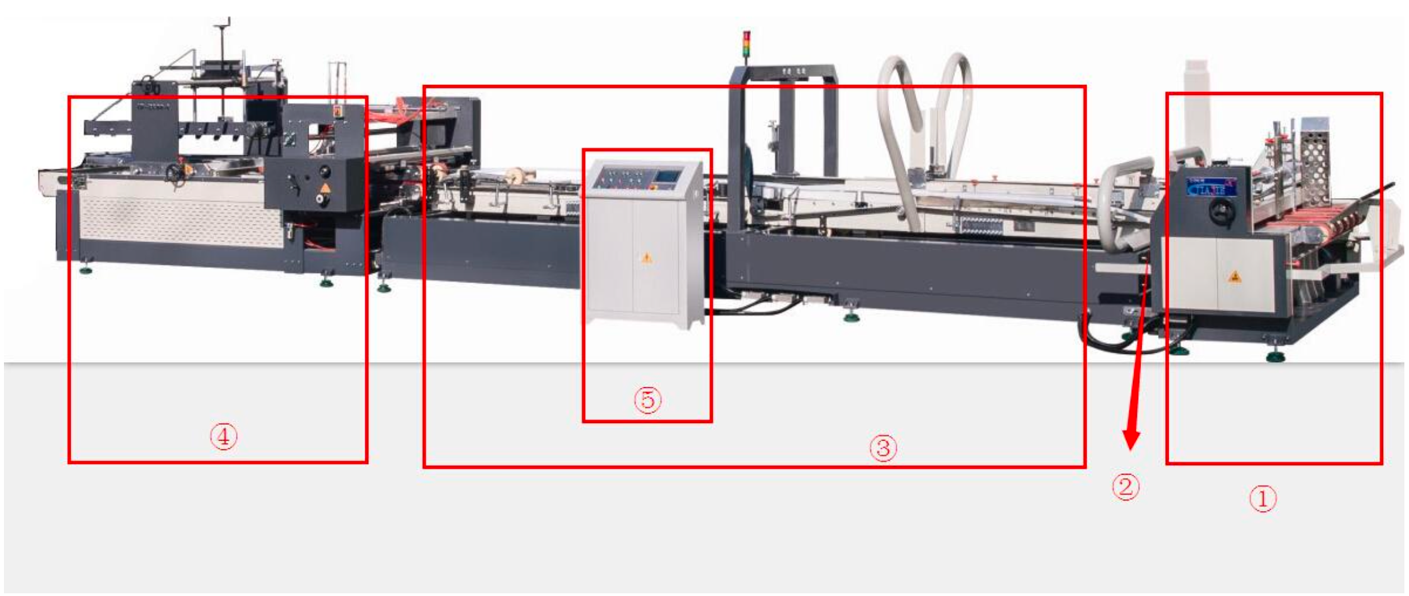

Sekce stroje:
- automatický nakladač
- automatické nanášení lepidla
- automatické skládání
- automatické stohování s možností nastavení konkrétního počtu kusů v jednom stohu
- elektrický kabinet

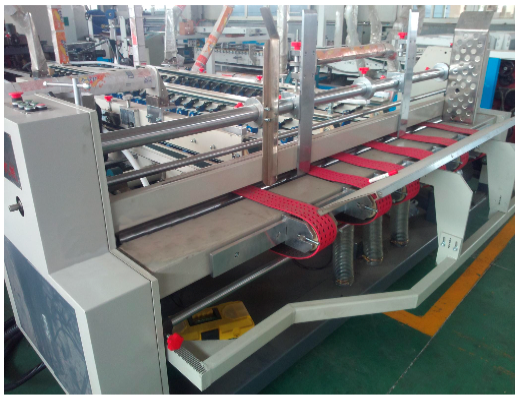

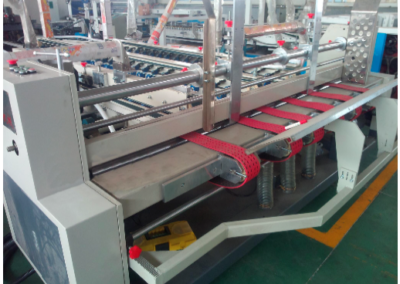

Nakládací jednotka
Kvalitní gumový pás s vakuovým podsáváním a automatickým spodním nakládáním zajišťuje vysokou efektivitu plnění lepičky. Speciální konstrukce umožňuje jednoduché, rychlé a přesné nastavení. Boční regulace, přepážka nakladače papíru a pás jsou ovládány samostatně, což usnadňuje změnu nastavení pro jednotlivé zakázky. Jednotku nakladače lze přizpůsobit dle požadavku zákazníka pro zpracování menších krabic.
Lepicí část
Lepidlo se nanáší zespodu krabice v šířce aplikace je 18–25 mm. Nádrž na lepidlo lze umístit doleva nebo doprava podle typu krabice, množství lepidla lze nastavit. Aplikace je plynulá a celý systém je jednoduchý na údržbu. Všechny materiály jsou vyrobeny z čisté nerezové oceli, která odolává korozi vlivem různých lepidel.
Skládací část
Dopravu zajišťují pásy s vysokým třením, rychlost nakládání je synchronizována se skládáním. Před ohnutím podpoří ohyb ve správném místě dodatečná rylovací kolečka. Skládací jednotku lze přizpůsobit dle požadavku zákazníka pro zpracování menších krabic.
Automatické stohování a počítání stohů
„Squaring device“ – zařízení na srovnávání krabic pomáhá k perfektnímu složení krabice. Nastavení počtu kusů ve stohu pomocí digitálního displeje – 5, 15, 20 nebo 25 ks.
Elektronický kabinet
Vybavení elektronické skříně, samostatně stojící kabinet.
| Materiál | A, C, B, AB vlna, 3 / 5 vrstvá vlnitá lepenka |
| Max.velikost archu | 1200 x 2600 mm |
| Max.rychlost pásu | 120 m/min |
| Max.rychlost produkce kartonů | 10 000 kusů/hod |
| Rychlost lepení | 120 m/min, 10.000 ks/hod |
| Způsob lepení | Lepení pomocí válce |
| Výkon | 8 kW |
| Rozměry stroje | 13 000 x 3 500 x 2 100 mm |
| Hmotnost stroje | 7 tun |
