Automatická lepička krabiček – 1bod, 3bod a 4/6 bod
Automatická lepička krabiček – 1bod, 3bod a 4/6 bod

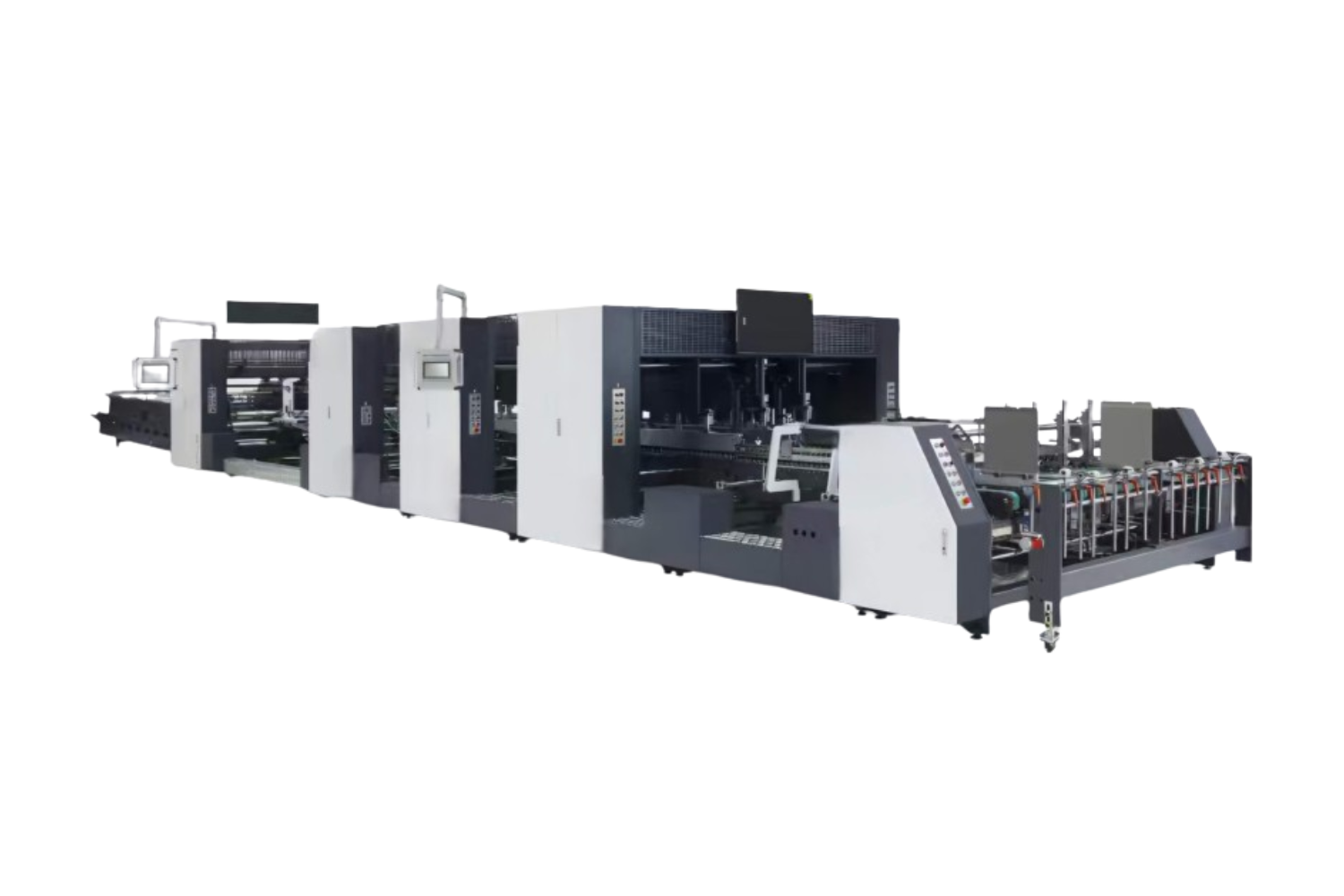

Tato lepící linka je stroj určený ke zpracování 3 a 5 vrstvé vlnité lepenky. Stroj je schopný lepit jednobodové, tříbodové a čtyřbodové krabice o gramáži od 210 do 800 gsm a vlnitou lepenku A, B, C, E, F, N, BE, BC. Speciální převodová struktura zajišťuje, že stroj pracuje stabilně a velice přesně i s 5 vrstvým kartonem.
Stroj je vybaven disperzním lepícím systémem KQ se čtyřmi tryskami. Skládací sekce je vybavena servomotorem a lze tak snadno nastavit rychlost skládání. Každá sekce má samostatné ovládání pohybu pro pohodlné nastavení stroje. Stroj je zároveň vybaven dálkovým ovládáním, technik může snadno ovládat chod a zastavení celého stroje.
Vlastnosti
Galerie
Technická data
Video
Nakladač
1, Upravitelná délka nakladače.
2, Nakladač je vybaven mikroelektronickým vibračním motorem.
3, Podtlakové dopravní pásy pro snadné podávání lepenky.
4, Ovládací tlačítka pro kontrolu provozu stroje.
5, Monitor pro sledování procesu skládání krabic v dopravníkové sekci.
Sekce tříbodového skládání
Skládání probíhá pomocí skládacích háků. Sekce je vybavena sekundárními rylovacími kolečky, která zajišťují přesnější ohyb a minimalizují riziko deformace vlnité lepenky.
Sekce čtyřbodového a šestibodového skládání
1, Určena pro skládání čtyřbodových a šestibodových skládačkových krabic.
2, Pohon zajišťuje servomotor japonské značky Yaskawa.
Lepicí sekce
1, Dvě spodní nádržky na lepidlo (levá a pravá strana) pro lepení přímých krabic.
2, Čtyřkanálový systém se čtyřmi tryskami pro aplikaci lepidla za studena.
Skládací a uzavírací sekce
1, Přítlačná kolečka chrání povrch výrobků před poškrábáním.
2, Nastavitelný přítlak podle typu materiálu.
3, Rychlost dopravních pásů je řízena servomotorem.
Počítací a vykládací sekce
1, Po složení stlačuje krabice před jejich vstupem do lisovací sekce.
2, Automatické oddělování krabic do dávek pro snadnější odběr.
Vyrovnávací zařízení
Pneumatický systém vyrovnávání krabic zajišťuje přesné zalepení krabic typu RSC i jednobodových skládaček.
Lisovací sekce
1, Pneumaticky nastavitelný přítlak.
2, Automatické nastavování rozestupů mezi krabicemi.
3, Nezávislý frekvenčně řízený motor.
4, Vysokorychlostní počítadlo výrobků.
5, Přítlačné pěnové pásy pro kvalitnější slisování krabic.
6, Integrovaný stůl pro odběr hotových krabic.
7, Horní část lisu je výškově nastavitelná podle typu zpracovávané krabice.
| Rychlost |
Max. rychlost 280 m/min |
| Materiál | Papírová lepenka 210-800 gsm, A, B, C, E, F, N, BE, BC vlnitá lepenka |
| Max. tloušťka materiálu |
12 mm |
| Způsob zalamování |
Ohyb 1 a ohyb 3 jsou 180°a 135° Ohyb 2 a ohyb 4 jsou 180° |
| Délka x Šířka x Výška |
24 x 2,9 x 2,05 m |
| Váha |
14.5 t |
| Výkon |
60 kW |
| Způsob přenosu |
Rozvodové řemeny s řetězy |
|
Rozvodové řemeny s řetězy Řada QH s naším řídicím softwarem, konfigurace s motorizovanými osami, se samostatným řízením motoru pro každou skupinu. vhodná pro zpracování lineárních krabic s dvouplášťovými krabicemi, krabic se samouzavíracím dnem. |

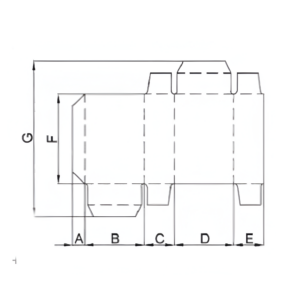

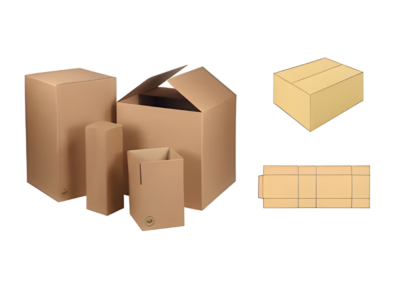

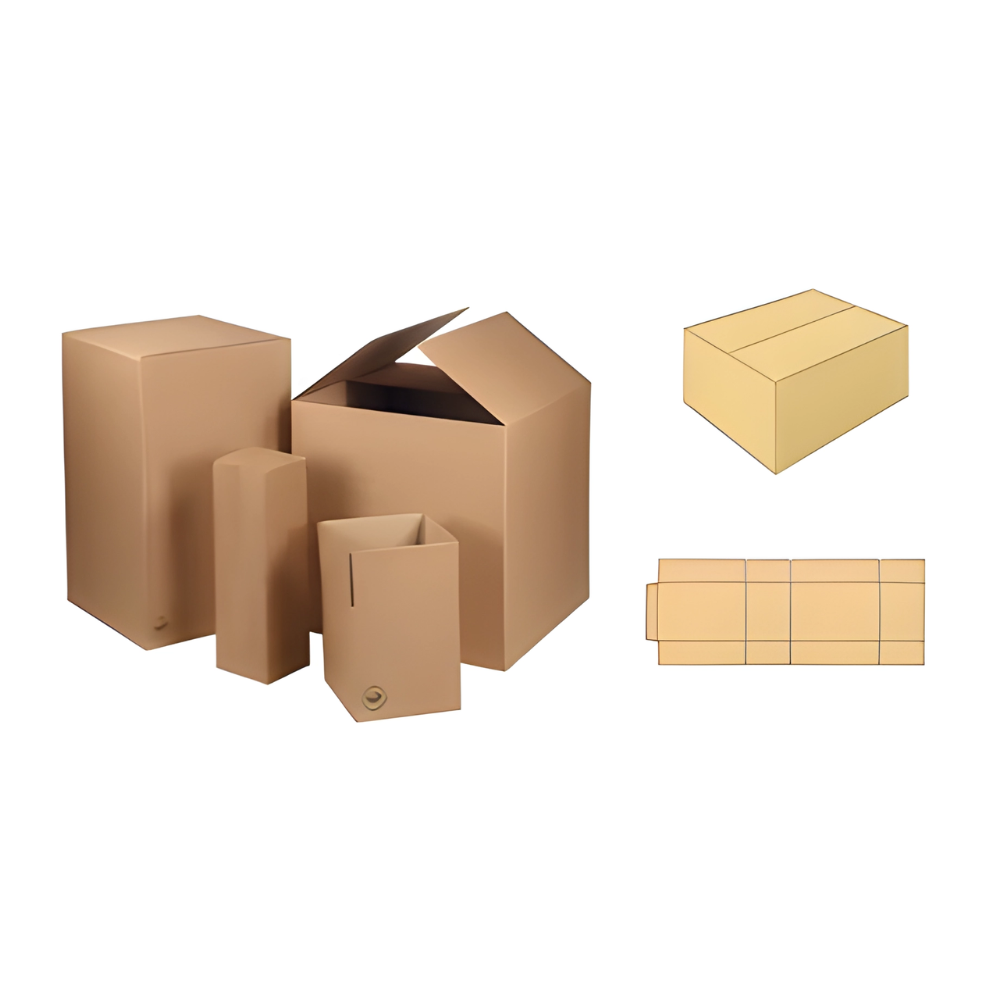

| 1 bodová krabice |  |
|
| Model | 1700 Typ | |
|---|---|---|
| A+B+C+D+E | 520–1700 mm | |
| E | 30–500 mm | |
| F | 300–1400 mm | |
| G (Max.) | 1600 mm | |

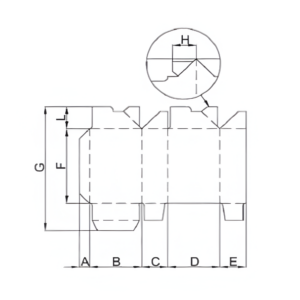

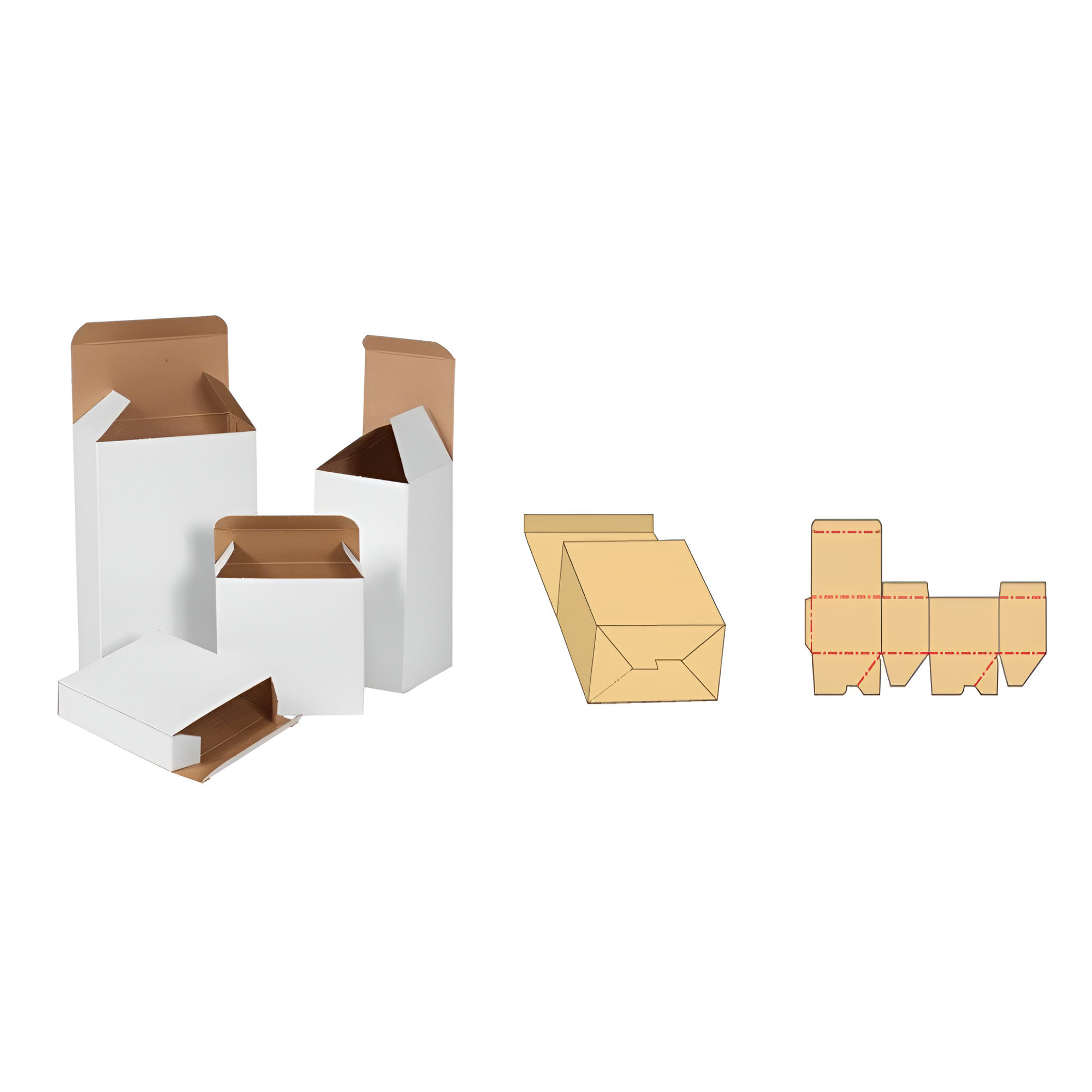

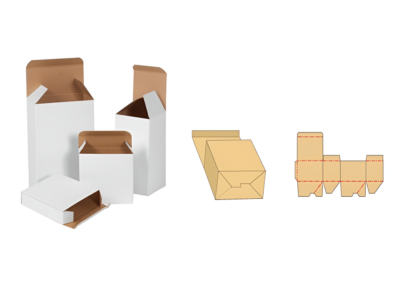

| 3 bodová krabice |  |
|
| Model | 1700 Typ | |
|---|---|---|
|
Způsob skládání |
Dva držáky | |
|
A+B+C+D+E |
500–1600 (min-max) | |
| E | 30–500 mm | |
| F | 300–1400 mm | |
| G (Max.) | 1600 mm | |

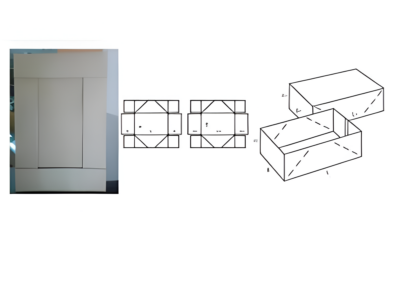

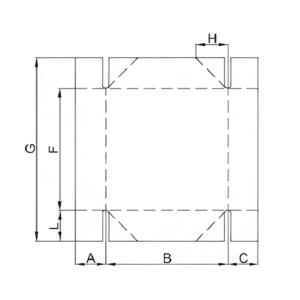

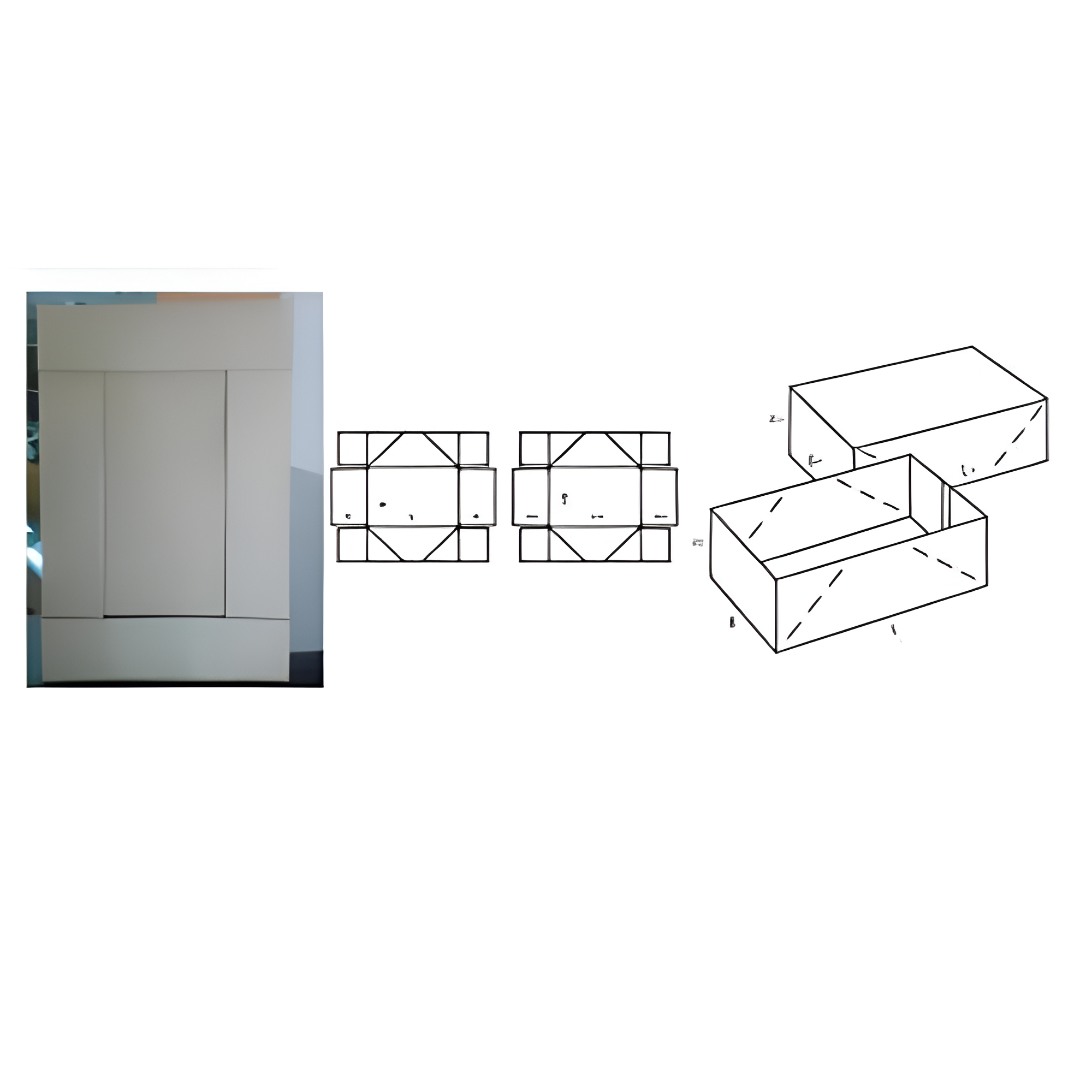

| 4 bodová krabice |  |
|
| Model | 1700 Typ | |
|---|---|---|
| A+B+C | 340-1600 (min-max) | |
| B (min) | 300-600 | |
| F | 300–1400 | |
| G (Max.) | 1600 | |
| H | 45 | |
| L | 40-150 | |

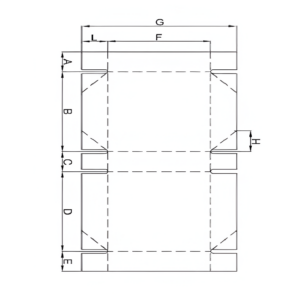

| 6 bodová krabice |  |
|
| Model | 1700 Typ | |
|---|---|---|
| A+B+C+D+E | 500–1600 | |
| B (min) | 220 | |
| C (min) | 45 | |
| F | 300–1400 | |
| G (max) | 1600 | |
| H (min) | 45 | |
| L | 40-150 | |
